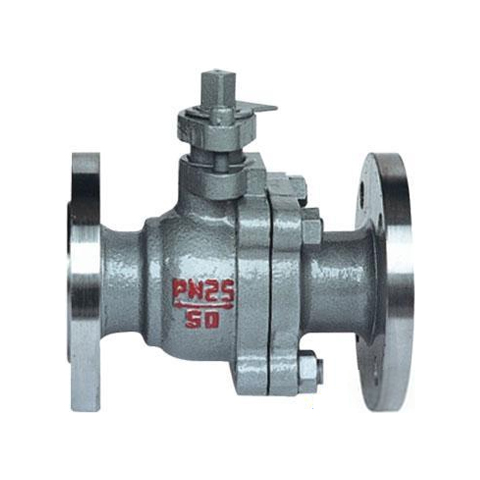

Q41F鑄鋼國標球閥采用先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯
位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可
在火災后，與閥體形成金屬接觸，確保閥桿密封。適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。

產品特點：
1、介質幾乎可以毫無損失的流過。
2、在各種閥門中，球閥的流動阻力最小。
3、球閥旋轉90°即可全關全開，啟閉迅速。
4、全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑。
5、與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

主要零件材料：

零件名稱	材質
	GB	ASTM
閥體	WCB	A2116-WCB
密封圈	PTFE、RPP	PTFE、RPP
球體	1C18Ni9Ti	SS304
螺母	35	A194-2H
螺柱	35CrMoA	A193-B7
石體	WCB	A216-WCB
墊片	柔性石墨+不銹鋼	B12.10-304F/.G
填料	PTFE	PTFE
填料壓蓋	WCB	A2116-WCB
定位片	25	A105
擋圈	65Mn	AISI 1066
手柄	K33	A47-667Gr.32510
閥桿	1Cr33	A276-410
螺釘	35	A193-B7
止推墊片	PTFE	PTFE

執行標準：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113/JB/T79/Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

壓力試驗：

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

PN1.6MPa主要外形鏈接尺寸：

型號	公稱通徑 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41C-16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

PN2.5MPa主要外形鏈接尺寸：

型號	公稱通徑 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41C-25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200
